Циклоны ЦН-11

Циклоны ЦН-11 предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.
Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.

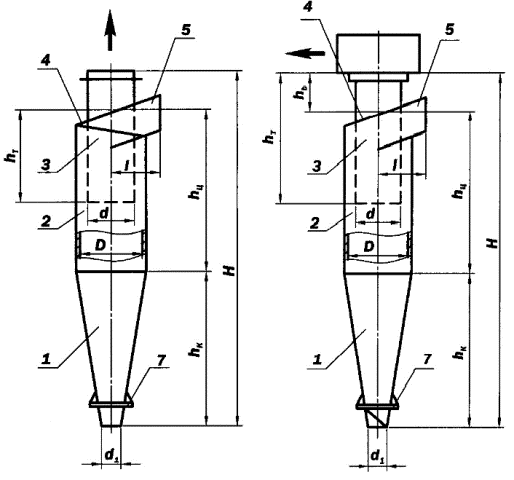

Циклон ЦН-11 без улитки         Циклон ЦН-11 с улиткой

1 – конус, 2 – цилиндр, 3 – выхлопная труба, 4 - винтовая крышка,

5 – входной патрубок, 6 – улитка, 7 – опорный фланец.

Выбор типоразмера циклона следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7—1,2 кПа. При необходимости повышения эффективности циклона верхний предел 1,2 кПа можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха. Циклоны следует устанавливать на всасывающей стороне вентустановки. Статическое давление при этом будет значительно меньше атмосферного и, ориентируясь на это давление и соответствующий ему расход воздуха во входном патрубке циклона, следует определить пропускную способность циклона по воздуху. Ориентировочно эффективность циклона при очистке воздуха, запыленного обычной кварцевой пылью с величиной частиц более 10—20 мкм, следует принимать равной 85%. Максимально допустимое разрежение — 5 кПа. Циклон изготавливается правого и левого исполнения и состоит из следующих основных деталей: цилиндр, винтовая крышка, выхлопная труба, конус и входной патрубок.

Технические характеристики циклонов ЦН-11

Наименование Производительностьпо воздуху м3/ч А, мм Н, мм Масса, кг
Циклон ЦН-11-400 970-1270 400 1862 66
Циклон ЦН-11-500 1510-1980 500 2300 88
Циклон ЦН-11-630 2403-3140 630 2870 247
Циклон ЦН-11-800 3880-5070 800 3615 391

Циклоны ЦН-11 с улиткой и пирамидальным бункером

Наименование Производительность по воздуху м3 А, мм Б, мм Высота, мм Масса, кг
Циклон ЦН-11-400х1УП 970-1270 800 800 3452 66
Циклон ЦН-11-500х1УП 1510-1980 800 800 3910 88
Циклон ЦН-11-630х1УП 2403-3140 1250 1250 4804 247
Циклон ЦН-11-800х1УП 3880-5070 1250 1250 5584 391
Циклон ЦН-11-400х4СВП 3620-4710 1250 1250 4340 697
Циклон ЦН-11-500х4СВП 5660-7360 1600 2000 5030 1077
Циклон ЦН-11-630х4СВП 8980-11680 1600 2000 5650 1978
Циклон ЦН-11-800х4СВП 14500-18200 2000 2500 6880 2943
Циклон ЦН-11-400х4СБП 3620-4710 1250 1250 3990 668
Циклон ЦН-11-500х4СБП 5660-7360 1600 2000 4600 1039
Циклон ЦН-11-630х4СБП 8980-11680 1600 2000 5280 1943
Циклон ЦН-11-800х4СБП 14500-18200 2000 2500 6580 2922
Цена: по запросу
