Блоки мазутоподготовки
Блок мазутоподготовки БМП предназначен для фильтрации и подогрева мазута марок М40 и М100 до температуры 100-110°С и подачи его из приемных емкостей под определенным давлением к котлам малой мощности.
|
Наименование параметров и показателей |
Величина |
|||
|
БМП-0,75-2,5 |
БМП-1,5-2,5 |
БМП-2,25-2,5 |
БМП-3,0-2,5 |
|
|
Производительность, т/ч, не менее |
0,75 |
1,5 |
2,25 |
3,0 |
|
Давление мазута, МПа (кгс/см2), не более |
2,5 (25) |
|||
|
Температура мазута, С: На входе На выходе |
22 |
30 |
30 |
30 |
|
Частота вращения ротора, об/мин |
3000 |
|||
|
Габаритные размеры, мм: длина ширина высота без постамента с постаментом |
860 730 470 670 |
900 730 470 670 |
900 730 470 670 |
|
|
Масса, кг без постамента с постаментом. |
300 360 |
320 380 |
320 380 |
|

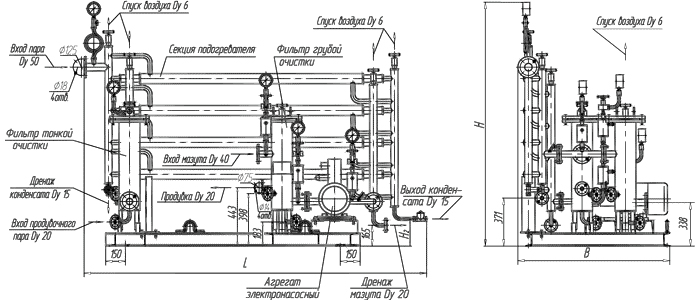

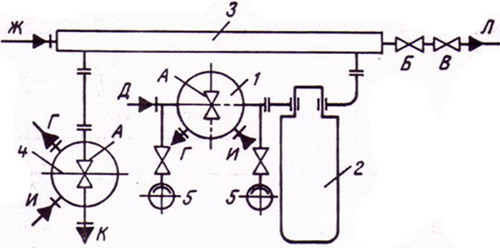

Схема блока БМП
1-фильтр грубой очистки мазута; 2-агрегат электронасосный; 3-подогреватель мазута; 4-фильтр тонкой очистки мазута; 5-манометры.
А-клапан сброса воздуха из фильтров мазута; Б-клапан сброса воздуха из подогревателя мазута;
В-кондесатоотводчик на линии отвода конденсата подогревателя, Dy32; Г-патрубок слива мазута,Dy20;
Д-патрубок входа мазута, Dy40; Ж-вход пара, Dy50; И-патрубок входа продувочного пара, Dy20; К-патрубок выхода мазута, Dу40; Л-выход конденсата, Dy32.
