Котлы серии КВ-ГМ

Котлы серии КВ-ГМ производительностью: 4,65; 7,56; 11,63; 23,26; 35; 58,2; 116,3 МВт

Котлы водогрейные КВ-ГМ предназначены для получения горячей воды температурой до 150°С, используемой в системах отопления, горячего водоснабжения промышленного и бытового назначения, на ТЭЦ в качестве пиково-резервных источников тепла.

Технические характеристики котлов КВ-ГМ-4,65 и КВ-ГМ-7,56

Котлы теплопроизводительностью 4 и 6,5 Гкал/час отличаются лишь глубинами топочной камеры и конвективной шахты и имеют единый профиль. Несущий каркас у котлов отсутствует. Система трубная имеет опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке топочной камеры и конвективной шахты неподвижны. Топочная камера, имеющая горизонтальную компоновку, экранирована трубами 060x3,5 мм, входящими в коллекторы 0159x7 мм. Конвек­тивная поверхность нагрева расположена в вертикальной шахте и набирается из U-образных ширм из труб 028x3мм.

Котлы оборудованы горелкой типа РГМГ: КВ-ГМ-4,65-150-горелкой РГМГ-4; КВ-ГМ -7,56-150- горелкой РГМГ-7. Горелка устанавливается на воздушном коробе котла, который крепится на фронтовом экране к щиту.

По согласованию котлы могут быть оборудованы любыми зарубежными или отечественными газовыми горелками соответ­ствующей производительности.

Котлы, работающие на мазуте, могут быть оборудованы устройством газоимпульсной очистки (ГИО) для удаления наруж­ных отложений с труб конвективных поверхностей нагрева.

Котлы имеют облегченную натрубную обмуровку, поставляются без обшивки. Обмуровочные и изоляционные материалы в комплект поставки не входят.

Технические характеристики КВ-ГМ-4,65-150 (115) КВ-ГМ-7,56-150 (115)
Теплопроизводительность номинальная, МВт (Гкал/ч) 4,65 (4,0) 7,56 (6,5)
Вид топлива газ/мазут
Давление воды на входе в котел, не более, МПа 1,6 (0,9)
Давление воды на выходе из котла, не менее, МПа 1,0
Температура воды на входе, °С 70
Температура воды на выходе, °С 150 (115)
Гидравлическое сопротивление, МПа 0,25
Диапазон регулирования теплопроизводительности по отношению к номинальной, % 20-100
Расход воды, т/ч 49,5 (89) 80 (144)
Расход топлива, м э /ч-газ/кг/ч-мазут 530/500 850/800
Температура уходящих газов, °С, газ/мазут 150/245 153/250
Полный назначенный срок службы, лет, не менее 10 15
КПД котла, %, не менее, газ/мазут 90,5/86,3 89,1/87,0



Комплектация
КВ-ГМ-4,65-150
(115)
КВ-ГМ-7,56-150
(115)
Горелка (входит в обязательную комплектацию)
РГМГ-4
РГМГ-7
Вентилятор (по согласованию)
ВДН-9-1000, 11кВт
ВДН-10-1000, 11кВт
Дымосос (по согласованию)
ДН-9-1000, 11кВт
ДН-10-1000, 11кВт

В обязательную комплектацию входит трубная система (в сборе, либо россыпью), составные и монтажные детали, комплектующие изделия (арматура, приборы КИП), горелка.

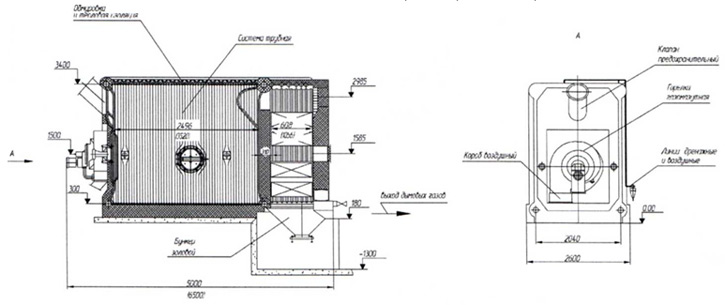

Котел КВ-ГМ-4,65-150; КВ-ГМ-7,56-150

Технические характеристики котлов КВ-ГМ-11,63; КВ-ГМ-23,26 и КВ-ГМ-35

Котлы теплопроизводительностью 10, 20, 30 Гкал/час отличаются лишь глубинами топочной камеры и конвективной шах­ты и имеют единый профиль. Несущий каркас у котлов отсутствует. Блоки котла - топочный и конвективный - имеют опо­ры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективного блока и топочной камеры, непо­движны. Топочная камера, имеющая горизонтальную компоновку экранирована трубами 060x3,5 мм, входящими в кол­лекторы 0219x10 мм. Конвективная поверхность нагрева расположена в вертикальной, полностью экранированной шахте и набирается из U-образных ширм из труб 028x3мм.

Котлы оборудованы горелкой типа РГМГ: КВ-ГМ-11,63-150 - горелкой РГМГ-10; КВ-ГМ-23,26-150 - горелкой РГМГ-20; КВ-ГМ-35-150 - горелкой РГМГ-30. Горелка устанавливается на воздушном коробе котла, который крепится на фронтовом экране к вертикальным коллекторам.
При работе на мазуте котел комплектуется вентилятором. Давление мазута перед форсункой 0,1-0,2 МПа. Вязкость мазу­та 6-8 ВУ.
Давление газа перед горелкой: КВ-ГМ-11,63-150-0,019МПа; КВ-ГМ-23,26-150 - 0,033МПа: КВ-ГМ-35-150 - 0,04МПа.

По согласованию котлы могут быть оборудованы любыми зарубежными или отечественными газовыми горелками соответ­ствующей производительности.

Котлы, работающие на мазуте, могут быть оборудованы устройством газоимпульсной очистки (ГИО) для удаления наруж­ных отложений с труб конвективных поверхностей нагрева.

Котлы имеют облегченную натрубную обмуровку, поставляются без обшивки. Обмуровочные и изоляционные материалы в комплект поставки не входят.

Технические характеристики КВ-ГМ-11,63-150 КВ-ГМ-23,26-150 КВ-ГМ-35-150
Теплопроизводительность номинальная,
МВт (Гкал/ч)
11,63 (10,0) 23,26 (20,0) 35 (30,0)
Вид топлива газ/мазут
Давление воды на входе в котел, не более, МПа 1,6
Давление воды на выходе из котла, не менее, МПа 1,0
Температура воды на входе, °С 70
Температура воды на выходе, °С 150
Гидравлическое сопротивление, МПа 0,25
Диапазон регулирования теплопроизводительности по отношению к номинальной, % 20-100
Расход воды, т/ч 123,5 247 370
Расход топлива, м/ч-газ/кг/ч-мазут 1260/1220 2530/2450 3490/3680
Температура уходящих газов, °С, газ/мазут 185/230 190/242 185/250
Аэродинамическое сопротивление (суммарное), кг/м2 45,5 60,0 66,9
Полный назначенный срок службы, лет, не менее 15 лет
КПД котла, %, не менее, газ/мазут 92,5/89,0 92,3/91,0 92,3/91,0

Комплектация КВ-ГМ-11,63-150 КВ-ГМ-23,26-150 КВ-ГМ-35-150
Горелка (по согласованию) РГМГ-10 РГМГ-20 РГМГ-35
Вентилятор (по согласованию) ВДН-10-1000, 11кВт ВДН-12,5-1000, 30кВт ВДН-15-1000, 75кВт
Дымосос (по согласованию) ДН-12,5-1000, 30кВт ДН-17-750, 75кВт ДН-17-750, 75кВт

В обязательную комплектацию входит трубная система (в сборе, либо россыпью), составные и монтажные детали, комплектующие изделия (арматура, приборы КИП, вентилятор 19ЦС-63/3000- КВ-ГМ-11,63 и КВ-ГМ-23,26; 30ЦС-85/3000 - КВ-ГМ-35).

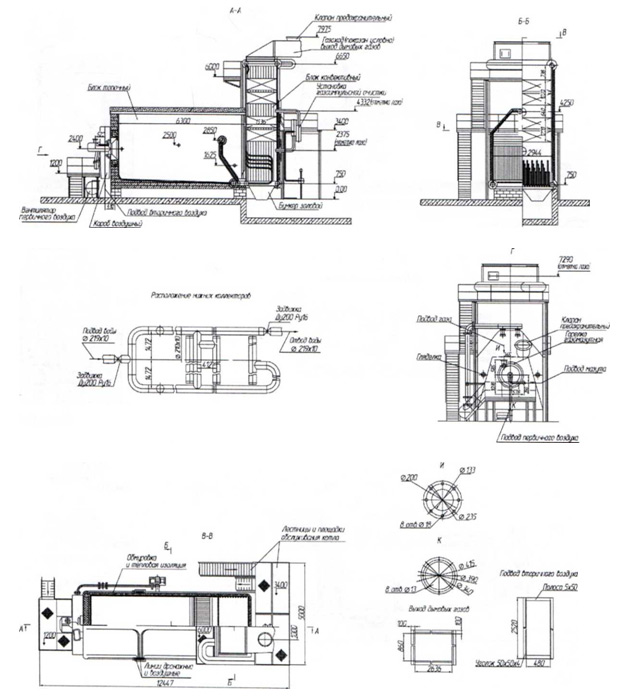

Котел КВ-ГМ- 23,26-150

Примечание: информация о нагрузках  по фундаменту предоставляется по запросу проектной организации.

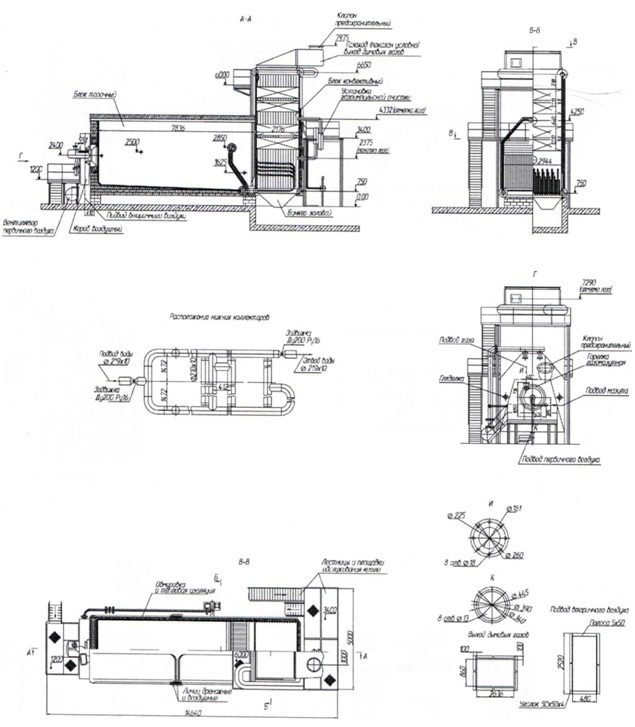

Котел КВ-ГМ-35-150

Технические характеристики котлов КВ-ГМ-58,2 и КВ-ГМ-116,3

Котлы используются для работы как в основном режиме, так и в пиковом (для подогрева сетевой воды соответственно от 70 до 150°С и от 110 до 150°С).

Котлы теплопроизводительностью 58,2 (50), 116,3 (100) МВт (Гкал/ч) выполнены без несущего каркаса, имеют П-образ-ную компоновку и различаются глубинами топочной камеры и конвективной шахты.
Экраны топочной камеры и конвективного газохода опираются нижними коллекторами через опоры на портал. Опора, расположенная посредине нижнего коллектора промежуточного экрана, является неподвижной. Площадки и лестницы котла крепятся к стойкам, опирающимся на стойки портала. Топочная камера экранирована трубами 060x3 мм, входящи­ми в камеры 0273x10 мм. Конвективная поверхность нагрева котла состоит из трех пакетов, расположенных в вертикаль­ной экранированной шахте, набирается из U-образных труб 028x3 мм. Боковые стены конвективного газохода закрыты трубами 083x3,5 мм, которые являются стояками конвективных полусекций. Трубная часть котла может поставляться как транспортабельными блоками, так и россыпью.

Котлы оборудованы газомазутными горелками с ротационными форсунками типа РГМГ-20 (2 горелки на котле КВ-ГМ-58,2-150) и РГМГ-30 (3 горелки на котле КВ-ГМ-116,3-150) производительностью 20 и 30 Гкал/ч соответственно. На котлах КВ-ГМ-58,2-150 и КВ-ГМ-116,3-150 горелки устанавливаются на воздушном коробе котла, который крепится на фронтовом экране к горизонтальным коллекторам. Каждая горелка типа РГМГ имеет вентилятор первичного воздуха. Для горелки РГМГ-20 устанавливается вентилятор 19ЦС-63/3000, для горелки РГМГ-30 вентилятор 30ЦС-85/3000.

По согласованию котлы могут быть оборудованы любыми зарубежными или отечественными газовыми горелками соответ­ствующей производительности.

Котлы, работающие на мазуте, могут быть оборудованы устройством газоимпульсной очистки (ГИО) для удаления наруж­ных отложений с труб конвективных поверхностей нагрева.

Котлы имеют облегченную натрубную обмуровку и теплоизоляцию, поставляются без обшивки. Обмуровочные и изоляци­онные материалы в комплект поставки не входят.

Технические характеристики
КВ-ГМ-58,2-150
КВ-ГМ-116,3-150
Теплопроизводительность номинальная, МВт (Гкал/ч)
58,2 (50)
116,3 (100)
Вид топлива
газ/мазут
Давление воды на входе в котел, не более, МПа
1,6
Давление воды на выходе из котла, не менее, МПа
1,0
Температура воды на входе, °С,
(основной режим /пи­ковый режим)
70/110
Температура воды на выходе, °С
150
Гидравлическое сопротивление, МПа
0,25
0,35
Диапазон регулирования теплопроизводительности по отношению к номинальной, %
20-100
Расход воды, т/ч, (основной режим /пиковый режим)
618/1230
1235/2460
Расход топлива, м/ч-газ/кг/ч-мазут
6250/5750
12520/11500
Полный назначенный срок службы, лет, не менее
20 лет
КПД котла, %, не менее, газ/мазут
93,3/91,5
93,2/91,5

Комплектация
КВ-ГМ-58,2-150
КВ-ГМ-116,3-150
Горелка (по согласованию)
РГМГ-20 (2шт)
РГМГ-30 (3шт)

В обязательную комплектацию входит трубная система (блоки, либо россыпью), составные и монтажные детали, комплек­тующие изделия (арматура, приборы КИП, вентилятор).

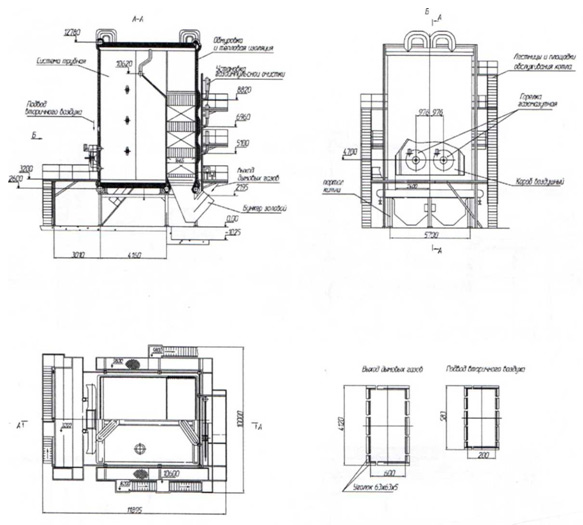

Котел КВ-ГМ-58,2-150

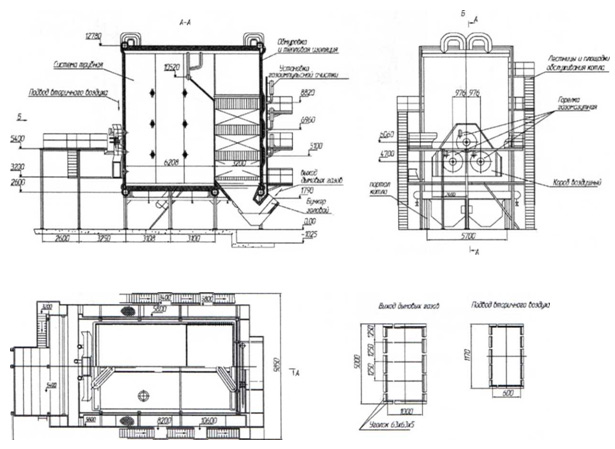

Котел КВ-ГМ-116,3-150

Цена: по запросу
