Котлы серии ДКВр 2,5; 4; 6,5 т/ч (топливо уголь)
Котел ДКВр (двухбарабанный, вертикально-водотрубный) предназначен для выработки насыщенного или перегретого пара, идущего на технологические нужды промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения.
Надежная гидравлическая и аэродинамическая схема работы парового котла ДКВр обеспечивает высокий КПД – до 91%. Диапазон регулирования производительности (от 40 до 150% от номинальной производительности) позволяет использовать паровой котел ДКВр с максимальной эффективностью, что значительно экономить затраты на теплоэнергоснабжение. Имеет низкий уровень эксплуатационных затрат и затрат обслуживание.
Паровой котел ДКВр имеет сборную конструкцию, что позволяет монтировать его в котельной, не разрушая стен, и быстро подключать к уже существующим системам.
Возможен перевод парового котла ДКВр в водогрейный режим и с одного вида топлива на другой и комплектацией горелками импортного производства.

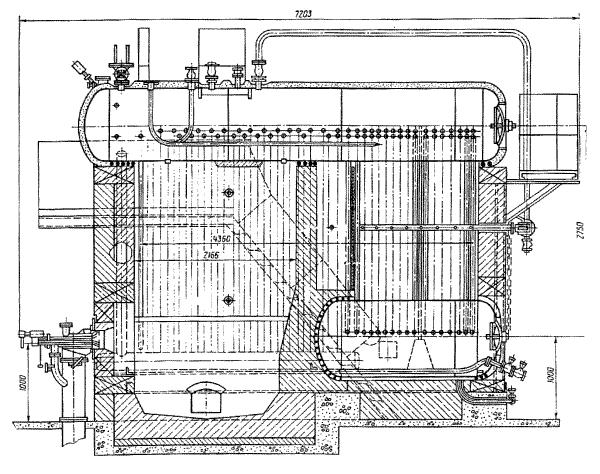

Паровой котел ДКВр имеет верхний длинный и нижний короткий барабаны, расположенные вдоль оси котла, экранированную топочную камеру и развитый кипятильный пучок из гнутых труб. Для устранения затягивания пламени в пучок и уменьшения потерь с уносом и химическим недожогом топочная камера паровых котлов ДКВр 2,5; ДКВр 4; ДКВр 6,5 делится шамотной перегородкой на две части: собственно топку и камеру догорания. На паровых котлах ДКВр 10 камера догорания отделяется от топки трубами заднего экрана. Между первым и вторым рядами труб котельного пучка всех котлов также устанавливается шамотная перегородка, отделяющая пучок от камеры догорания.
Внутри котельного пучка имеется чугунная перегородка, которая делит его на первый и второй газоходы и обеспечивает горизонтальный разворот газов в пучках при поперечном омывании труб.
Вход газов из топки в камеру догорания и выход газов из котла – асимметричные. При наличии пароперегревателя часть кипятильных труб не устанавливается; пароперегреватели размещаются в первом газоходе после второго-треть- его рядов кипятильных труб.
Барабаны с внутренним диаметром 1000 мм на давление 1,4 Мпа, имеют толщину стенки 13 мм. Экраны и кипятильные пучки котлов выполняются из стальных бесшовных труб Ø51мм стенка 2,5мм.
Пароперегреватели котлов типа ДКВР, расположенные в первом по ходу газов газоходе, унифицированы по профилю для котлов одинаковых давлений и отличаются для котлов разной производительности лишь числом параллельных змеевиков.
Пароперегреватели – одноходовые по пару, обеспечивают получение перегретого пара без применения пароохладителей. Камера перегретого пара крепится к верхнему барабану, одна опора этой камеры делается неподвижной, а другая – подвижной.
Питательная вода поступает в верхний барабан по двум питательным линиям, откуда по последним рядам труб конвективного пучка поступает в нижний барабан. Питание экранов производится необогреваемыми трубами из верхнего и нижнего барабанов. Фронтовой экран котла ДКВр - 10 питается водой из опускных труб верхнего барабана, задний экран – опускных труб нижнего барабана. Пароводяная смесь из экранов и подъемных труб пучка поступает в верхний барабан котла ДКВр.
Все паровые котлы типа ДКВр снабжены внутрибарабанными паросепарационными устройствами для получения пара.
Паровые котлы ДКВр-2,5, ДКВр-4 и ДКВр-6,5, поставка которых может осуществляться одним транспортабельным блоком и в разобранном виде, имеют опорную раму сварной конструкции, выполненную из стального проката.
Паровые котлы ДКВр-10 опорной рамы не имеют. Неподвижной, жестко закрепленной точкой котла является передняя опора нижнего барабана. Остальные опоры нижнего барабана и камер боковых экранов выполнены скользящими. Камеры фронтового и заднего экранов крепятся кронштейнами к обдувочному каркасу. Камеры боковых экранов крепятся к опорной раме.
Заводское обозначение котла |
Вид топлива |
Паро- произво-дитель-ность, т/ч |
Давление пара, МПа (кгс/см2/) |
Температура пара. °С
|
Расчетный КПД на буром угле,% |
Габаритные размеры собственно котла, мм (LxBxH), мм |
Масса котла в объеме заводской поставки, кг |
Котлы, работающие на жидком и газообразном топливе |
|||||||
ДКВр-2,5-13 С (ПТЛ-РПК) |
Каменный/ бурый уголь |
2,5 |
1,3 (13) |
194 |
80,7 |
5913x4300x5120 |
6886 |
ДКВр-4-13 С (ПТЛ-РПК) |
4,0 |
194 |
81,4 |
7203x4590x5018 |
8170 |
||
ДКВр-4-13-250 С (ПТЛ-РПК) |
250 |
80,4 |
7203x4590x5018 |
9497 |
|||
ДКВр-6,5-13 С (ТЛЗ) |
6,5 |
194 |
82,28 |
8526x4695x5170 |
12025 |
||
ДКВр-6,5-13-250 С(ПТЛ-РПК) |
250 |
81,5 |
8526x4695x5170 |
12215 |
|||
ДКВр-6,5-13-250 С (ТЛЗ) |
250 |
81,5 |
8520x5273x5018 |
12215 |
|||
ДКВр-6,5-23 С (ПТЛ-РПК) |
2,3 (23) |
220 |
82,2 |
8526x4695x5170 |
13893 |
||
ДКВр-6,5-23 С (ТЛЗ) |
220 |
82,2 |
8526x4695x5170 |
14056 |
|||
ДКВр-6,5-23-370 С (ПТЛ-РПК) |
370 |
81,5 |
8526x4695x5170 |
14513 |
|||
ДКВр-6,5-23-370 С (ТЛЗ) |
370 |
81,5 |
8520x5237x5018 |
14513 |
