Котёл паровой Е-1,0-0,9ГМ газомазутный
Технические характеристики
|
Вид сжигаемого топлива
|
Нормализованная нефть
|
|
Расход расчетного топлива, кг/ч
|
80,6
|
|
Производительность, т/ч
|
1,0
|
|
Рабочее давление воды, МПа (кгс/см2/)
|
0,8 (8)
|
|
Температура воды на входе, °С
|
50
|
|
Температура пара, °С
|
170
|
|
КПД котла с экономайзером, %
|
88
|
|

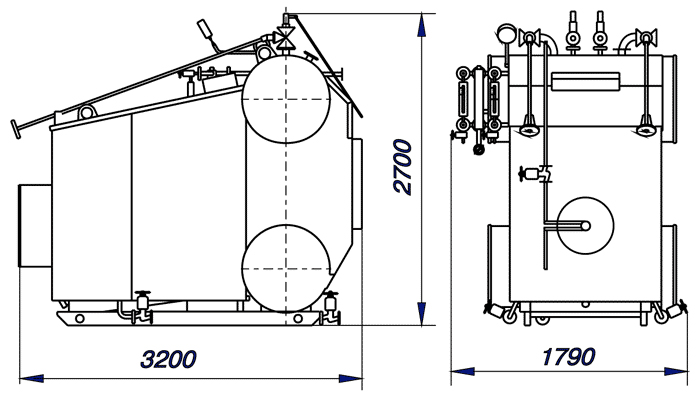

Габаритные размеры, мм
Длина Ширина Высота |
3200 1790 2700 |
|
Масса транспортабельного блока, кг
|
3230
|
Паровой котел Е-1,0-0,9 предназначен для получения пара, находящегося под избыточным давлением не более 0,8 МПа (8 кгс/см2/) и температурой не выше 170°С, используемого для технологических нужд при сжигании нормализованной нефти или мазута условной вязкостью не более 6 By.
Котел Е-1,0-0,9 включает в себя блок котла, горелку и запорную арматуру.
Блок парового котла Е 1,0-0,9 поставляется собранным на опорной раме, одним транспортным местом. Арматура поставляется отдельным транспортным местом (в ящике). По желанию заказчика котел Е 1,0-0,9 может комплектоваться питательным насосом, автоматикой безопасности, экономайзером, дымососом, оборудованием водо- и мазутоподготовки.
Котел Е-1,0-0,9 представляет собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, а также потолочно-фронтового и боковых экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективный пучок.
Конвективный пучок состоит из коридорно-расположенных труб и одной перегородки, обеспечивающей разворот газов в пучке и их выход через окно в задней стенке котла Е 1,0-0,9. Трубная система котла Е 1,0-0,9 изготовлена из труб диаметром 51x2,5 мм. Наружная очистка труб от сажистых отложений осуществляется при помощи двух аппаратов паровой обдувки, расположенных на левой стенке котла, или механической очисткой при снятии разборной обшивки.
