Котёл паровой ДСЕ-2,5-14ГМ газомазутный
Техническая характеристика
Вид сжигаемого топлива
|
Природный газ
|
Мазут
|
Расход расчетного топлива, м3/ч (кг/ч)
|
200
|
192
|
Производительность, т/ч
|
2,5
|
|
Рабочее давление воды, МПа (кгс/см2/)
|
1,3 (13)
|
|
Температура воды на входе, °С
|
50
|
100
|
Температура пара, °С
|
194
|
|
Расчетный КПД котла с экономайзером, %
|
90
|
88
|

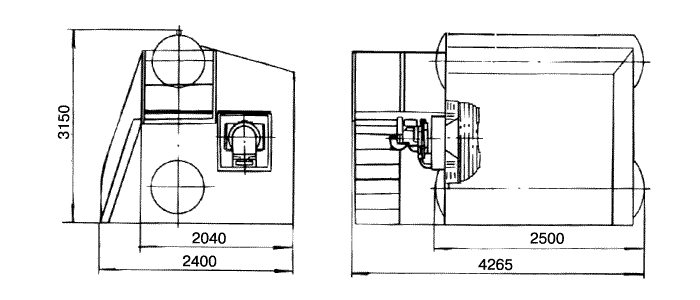

Габаритные размеры, мм
Длина Ширина Высота |
4265 2400 3150 |
|
Масса транспортабельного блока, кг
|
5565
|
Котел предназначен для получения пара, находящегося под избыточным давлением не более 1,3 МПа (13 кгс/см2/) и температурой не выше 194°С, используемого для технологических нужд при сжигании природного газа или мазута.
Котёл включает в себя блок котла, горелку, питательный насос, комплект автоматики и запорную арматуру.
Блок котла поставляется собранным на опорной раме с установленной горелкой. Питательный насос, арматура, а также отдельные узлы и детали, входящие в комплект поставки в соответствии с чертежами, но не установленные на блоке котла Е-2,5 из-за условий транспортировки, поставляются отдельными грузовыми местами.
Котёл представляет собой двухбарабанную безколлекторную конструкцию с трубной системой, набранной из труб ф51х2,5 мм, и боковым расположением конвективной части относительной топочной камеры. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективый пучок.
Конвективный пучок состоит из шахматно расположенных труб и продольной перегородки, обеспечивающей разворот газов в пучке и их выход через заднюю стенку котла.
Применение вальцовочных соединений труб с барабаном котла повышает ремонтопригодность, надежность и безопасность котла при эксплуатации.
По желанию заказчика котел комплектуется дымососом.
