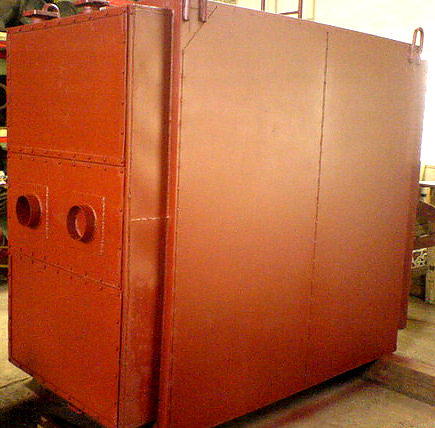

Экономайзер чугунный блочный ЭБ
Экономайзеры чугунные блочные предназначены для нагревания питательной воды в паровых и водогрейных стационарных котлах с рабочим давлением до 2,4 МПа.
Экономайзеры состоят из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Комплектуются (по просьбе заказчика) коробом для подвода газов.
Движение питательной воды в трубах, составляющих общую поверхность нагрева, - навстречу потоку дымовых газов.
Применение чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы по сравнению со стальными экономайзерами.
Использование паровой (П) или газоимпульсионной (И) очистки позволяет постоянно иметь чистые поверхности нагрева экономайзера, а значит - экономить топливо при минимальном обслуживании.
Экономайзеры применяются для использования тепла уходящих газов серийно выпускаемых котлов типа Е (КЕ), Е (ДЕ) и ДКВр. Размеры хвостовых поверхностей нагрева для того или иного котла определяются величинами температуры уходящих газов, рассчитанными при оптимальных значениях скоростей газов и оптимальных разностях температур на холодном конце экономайзера. Величина экономически выгодных скоростей газов находится в пределах 6-8 м/с. Величина скорости газов для многозольных топлив должна быть не ниже 9-10 м/с из-за опасности заноса золой хвостовой поверхности нагрева.
|
Наименование показателей
|
ЭБ2-94И (ЭБ2-94П)
|
ЭБ2-142И (ЭБ2-142П)
|
ЭБ2-200И (ЭБ2-200П)
|
ЭБ2- 236И (ЭП2- 236)
|
ЭБ1-300И (ЭБ1-300П)
|
ЭБ1-330И (ЭП1-330)
|
ЭБ1-646И (ЭБ1-646П)
|
ЭБ1-708И (ЭБ1-708П)
|
ЭБ1-808И (ЭБ1-808П)
|
|
Площадь поверхности
нагрева, м2 |
94,4
|
141,6
|
201,6
|
236,6
|
302,4
|
330,4
|
646
|
708
|
808
|
|
Количество колонок
|
2
|
2
|
2
|
2
|
1
|
1
|
1
|
1
|
1
|
|
Длина труб, м
|
2,0
|
2,0
|
2,0
|
2,0
|
2,0
|
2,0
|
3,0
|
2,0
|
3,0
|
|
Гидравлическое
сопротивление, МПа, не более |
0,2
|
0,2
|
0,2
|
0,2
|
0,2
|
0,2
|
0,2
|
0,2
|
0,2
|
|
Температура воды
(минимальная), оС - на входе - на выходе |
100 140
|
100 140
|
100 140
|
100 140
|
100 140
|
100 140
|
100 170
|
100 150
|
100 150
|
|
Аэродина- мическое
сопротивление, Па, не более |
350
|
350
|
350
|
350
|
350
|
350
|
350
|
350
|
350
|
|
Тип устройства для
очистки поверхностей нагрева |
И(П)
|
И(П)
|
И(П)
|
И(П)
|
И(П)
|
И(П)
|
И(П)
|
И(П)
|
И(П)
|
|
Габариотные размеры
(без короба и присоединительных коллекторов с арматурой), мм - длина - ширина В - высота Н |
3080 (3900) 870 2090
|
3080 (3900) 1180 2090
|
3080 (3900) 1485 2090
|
3080 (3815) 1785 2090
|
3125 (3900) 1180 3800
|
3125 (4100) 1330 3645
|
4030 (4950) 1620 3640
|
3030 (3900) 2075 4270
|
4030 (4950) 1620 4340
|
|
Масса, кг
|
4000
|
5290
|
7200
|
8250
|
10650
|
11500
|
19750
|
23200
|
24700
|
|
(7900)
|
(11100)
|
