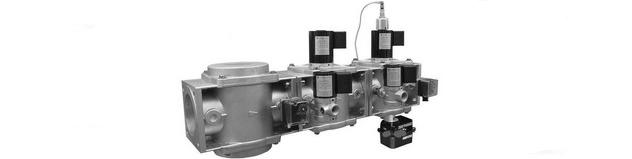

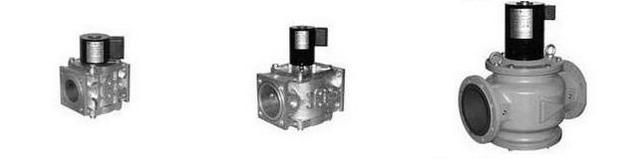

Блоки электромагнитных клапанов предназначены для использования в системах дистанционного управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

1. С - обозначение серии

2. Присоединительный размер, дюймы

3. Исходное состояние основных клапанов:

Н - нормально закрытое

4. Дефис

5. Количество клапанов в блоке

6. Дефис

7, 8. Номер блока

9. К - Исполнение основного клапана с регулятором расхода

10. П - Исполнение клапанов с датчиками положения

11. Д - Наличие датчиков-реле давления

12. Е - Исполнение клапанов во взрывозащищенном исполнении

13. Климатическое исполнение, напряжение питания

По типу присоединения к трубопроводу блоки изготавливаются:

- муфтовые от Ду 40 до Ду 50 мм;

- фланцевые от Ду 25 до Ду 300 мм.

Фланцы соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.

Климатическое исполнение:

общепромышленное исполнение:

• УХЛ2 (-60...+40 °С);
• У2 (-45...+40 °С);
• У3.1 (-30...+40 °С).

взрывозащищенное исполнение:

• УХЛ1 (-60...+40 °С);
• У2 (-45...+40 °С).

Для блоков, в состав которого входит клапан с электромеханическим приводом регулятора расхода, климатическое исполнение только У3.1 (-30...+40 °С).

Блоки клапанов с применением электропривода могут обеспечивать как пропорциональное, так и позиционное регулирование.

Применение блоков позволяет значительно уменьшить габариты и материалоемкость арматурной группы горелки, количество сварных швов, трудоемкость монтажа и пусконаладочных работ, повысить надежность работы и удобство обслуживания.

Общие технические характеристики блоков электромагнитных клапанов:

Время открытия/ закрытия, с - не более 1.

Частота включений, 1/ч - не более 300.

Ресурс включений - 500 000.

Напряжение питания: 220 В, 110 В, 24 В переменного тока

220 В, 110 В, 24 В постоянного тока

Номинальная мощность одной катушки, Вт - 25...220.

Класс изоляции - F.

Степень защиты - IP65.

В настоящее время существует более 150 типов блоков, выпускаемых по 17-ти схемам.
