Горелки газовые ГГ-1 и ГГ-2
Горелки газовые ГГ-1, ГГ-2 являются газовой частью горелок РГМГ-1, РГМГ-2.

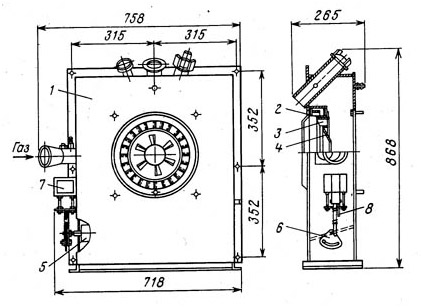

Схема горелок ГГ-1 и ГГ-2: 1 - короб воздушный; 2 - коллектор газовый; 3 - завихритель; 4 -конфузор; 5 - шибер; 6 - сектор; 7- электромагнит; 8- винт регулировочный
Газовая горелка ГГ-1 и ГГ-2 предназначены для сжигания природного газа в топках паровых котлов Е-1-0,9ГМ; Е-1,6-0,9ГМН; Е-2,5-0,9ГМ; КВ-ГМ-1,16-95; КВ-ГМ-2,32-95.
Техническая характеристика
Номинальная тепловая мощность горелки, МВт ...................1,1/2,2*
Коэффициент рабочего регулирования горелки, не менее ...................5,0
Номинальное давление газа перед форсункой, кПа ...................1,22/3,15
Номинальная температура воздуха перед горелкой, С ...................30± 20
Температура газа перед горелкой, С ...................0-40
Потери полного напора в горелке при номинальной тепловой мощности, Па, не более ...................1000/1500
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности на газе, не более .......1,05
Номинальное напряжение питания, В ...................3ф-380
* В числителе приведены значения параметров для горелки ГГ-1, в знаменателе — для ГГ-2.
