Подогреватели мазута ПМ
Подогреватели мазута предназначены для подогрева промышленного мазута перед подачей его в форсунки горелок котлоагрегатов, устанавливаемых в системах мазутоподготовки стационарных котельных.
Подогреватели мазута изготавливаются в соответствии с требованиями ПБ 03-384-00 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением".
По трубкам трубной системы подогревателя мазута движется мазут, в межтрубном пространстве - пар.
| Обозначение | Давление, МПа (кгс/см2) | Производительность, т/ч | Температура мазута, oС | Площадь поверхности нагрева, м | Габаритные размеры, мм | Масса, кг | ||||
| мазута | греющ. пара | на входе | на выходе | длина | ширина | высота | ||||
| ПМ-0,75 | 2,5 (25) | 0,5 (5) | 0,75 | 60-70 | 100-110 | 0,47 | 2690 | 240 | 875 | 59 |
| ПМ-1,5 | 2,5 (25) | 0,5 (5) | 1,5 | 60-70 | 100-110 | 0,94 | 2525 | 352 | 1265 | 96 |
| ПМ-2,25 | 2,5 (25) | 0,5 (5) | 2,25 | 60-70 | 100-110 | 1,41 | 2525 | 352 | 1500 | 129 |
| ПМ-3,0 | 2,5 (25) | 0,5 (5) | 3,0 | 60-70 | 100-110 | 1,88 | 2525 | 352 | 1750 | 163 |
|
Обозначение |
Поверхность теплообмена, м2 |
Произво-дитель-ность, т/час
|
Давление пара/мазута МПа (кгс/см2) |
Температура мазута, °C |
Гидравлическое сопротивление, м.в.с.
|
|
|
на входе не менее, °C |
Выходе не менее, °C |
|||||
|
ПМ-25-4 |
7,4 |
4,0 |
1,3(13)/2,5(25) |
60 |
115 |
2,2 |
|
ПМ-25-6 |
11,1 |
6,0 |
||||
|
Обозначение |
Площадь |
Номиналь- |
Произвoдительность, |
Давление, в трубной системе, |
Давление, в корпусе, кгс/см² |
Температура |
Температура макс. в корп, |
Масса сухая, кг |
|
ПМ 40-15 |
30 |
0,4 |
15 |
40 |
13 |
95 |
250 |
1921 |
|
ПМ 40-30 |
110 |
0,8 |
30 |
40 |
10 |
95 |
200 |
4745 |
|
ПМ 10-60 |
210 |
3,6 |
60 |
10 |
10 |
125 |
200 |
7980 |

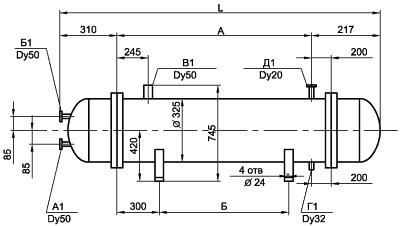

Подогреватель мазута представляет собой горизонтальный аппарат, состоящий из корпуса, трубной системы жесткой конструкции и 2-х крышек - передней и задней.
Условное обозначение
XXX-1 - тип подогревателя
XX-2 - рабочее давление мазута, кгс/cм2
X-3 - производительность, т/час.
Пример условного обозначения
Подогреватель мазута с эллиптическими днищами, рабочим давлением мазута 25 кгс/см2 и производительностью 4 т/час:
ПМ 25-4
