Транспортер скребковый ТС-2-30
Транспортер скребковый ТС-2-30 с двумя тяговыми цепями предназначен для удаления шлака и золы и подачи угля в котельную.
Линия углеподачи состоит из транспортёра скребкового ТС-2, предназначеного для механизации подачи топлива от угольного склада в котельную.
Уголь со склада подаётся грефером ГМЧ в загрузочный бункер угольной дробилки ВДГ-10 ил ВДП-15, где происходит измельчение в фракцию (поступающая не более - 300 мм, дроблёная - 40...100 мм) для дальнейшего перемещения дроблёного угля транспортером скребковым ТС-2-30 и загрузки в приёмный бункер топки ТШПМ котлов КВм, ДСЕ, УСШВ.
Длинна транспортера определяется исходя от числа котлов, длинны котельного помещения и удалённости угольного склада от котельной (закладывается при проектирование в стационарной котельной или МКУ).

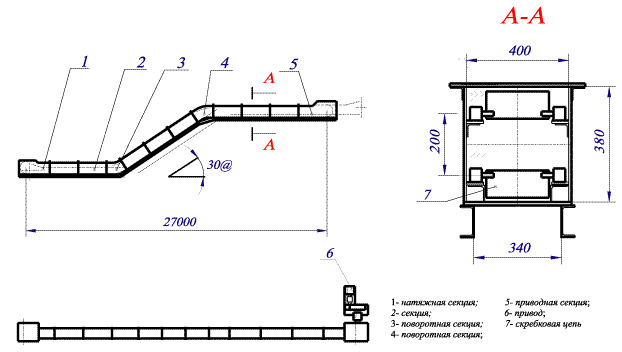

Транспортер скребковый ТС-2-30, поставляются узлами:
- короб 490×380, длиннойот 1500 до3000 мм;
- натяжная станция;
- приводная станция с редуктором и электродвигателем;
- комплект цепей со скребками.
Монтаж транспортера скребкового ТС-2-30, проводится специалистами монтажной организации. Смонтированный скребковый транспортёр ТС-2-30 запускается и обкатывается на холостом ходу не менее 72 часа.
Транспортирование до места проведения монтажа (установки) возможно всеми видами транспорта.
Технические характеристики
Протяженность трассы, м |
до 50*
|
Производительность, т/ч, max |
30
|
Скорость движения цепи, м/с |
0, 5
|
Максимальный размер кусков шлака(угля),мм |
100
|
Длина секции,мм |
3000
|
Угол подъема, град |
30
|
Шаг скребков цепи, мм |
320
|
Двигатель, мощность, кВт |
5,5...7,5
|
Редуктор |
31,5
|
Частота вращения, об/мин |
1000
|
* Протяженность и конфигурация трассы рассчитывается по опросному листу.
